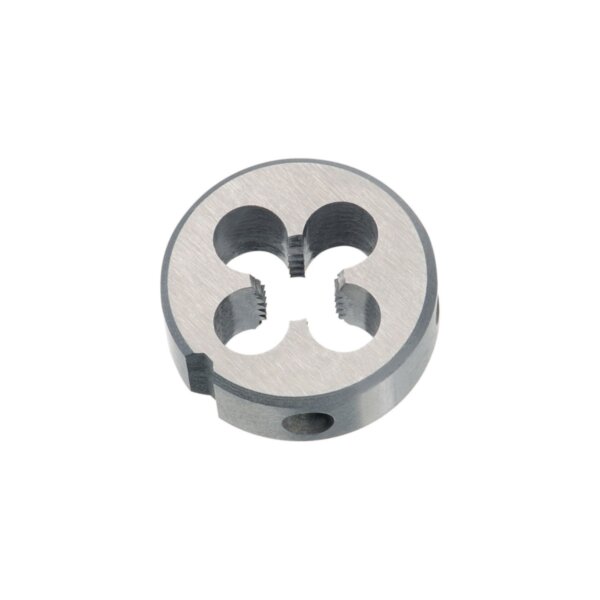

Круглая плашка DIN 223 (DIN EN 22568) HSS - M 25 × 1,5 LH. Круглая плашка помогает нарезать, дорабатывать и очищать наружную резьбу обозначения M 25 × 1,5 LH. M обозначает метрическую резьбу, которую применяют в болтах, шпильках, стержнях и многих конструктивных крепёжных элементах.
Так можно целенаправленно подготовить детали, резьбовые стержни или штуцеры под нужное резьбовое соединение. Обозначение в названии товара является обязательной основой для выбора: сверяйте его с требуемой наружной резьбой. Чистое направление, равномерная подача и подходящая смазка снижают трение и обеспечивают воспроизводимый профиль резьбы.
Применение: общее применение для хорошо обрабатываемых материалов до 800 Н/мм², нелегированных и низколегированных сталей для метрической ISO-резьбы обозначения M 25 × 1,5 LH, левая резьба согласно названию товара; для машиностроения, металлообработки и технического обслуживания. Процесс: ручной или механизированный привод в зависимости от державки и конфигурации станка. Использование: нарезание резьбы, доработка резьбы и очистка резьбы в зависимости от её состояния.
Указание: перед применением проверьте стандарт резьбы, направление вращения, материал и режущее масло, чтобы плашка и заготовка технически соответствовали друг другу. Преимущества: материал режущей части HSS для надёжных резьбовых работ в хорошо обрабатываемых материалах; подходит для нарезания и доработки подходящей наружной резьбы; круглый формат плашки для установки в подходящий держатель; надёжный выбор по стандарту резьбы, обозначению и направлению вращения; практичность для метрической наружной резьбы на болтах, стержнях и концах деталей. Ограничения применения: при повреждённых внутренних резьбах плашка не подходит; для этого используйте подходящий ремонт резьбы VÖLKEL.
Пошагово: очистите торец заготовки и удалите заусенцы, чтобы плашка садилась ровно и управляемо. Надёжно закрепите заготовку и выставьте место обработки так, чтобы плашка шла прямо. Установите плашку в подходящий держатель и зафиксируйте по указаниям держателя.
Смажьте зону резания и инструмент подходящим режущим маслом, соответствующим материалу и обработке. Установите плашку перпендикулярно оси заготовки и начинайте с равномерного контролируемого усилия. Продолжайте спокойное вращение и регулярно удаляйте стружку из зоны работы.
Проверяйте ход резьбы во время обработки и корректируйте направление, если инструмент явно уходит от оси. Очистите готовую наружную резьбу и проверьте посадку сопрягаемой деталью или подходящим контрольным инструментом. После работы законсервируйте инструмент и резьбу, чтобы режущие кромки и профиль были защищены от загрязнения и коррозии.
Комплект поставки: 1 шт. Круглая плашка DIN 223 (DIN EN 22568) HSS - M 25 × 1,5 LH. Технические характеристики: вид продукта: круглая плашка; стандарт: DIN 223 (DIN EN 22568); материал режущей части: HSS; обозначение резьбы: M 25 × 1,5 LH; система резьбы: метрическая ISO-резьба; направление вращения: левая резьба согласно названию товара.
Часто задаваемые вопросы: Для чего используется эта круглая плашка? Её применяют для нарезания, доработки и очистки наружной резьбы обозначения M 25 × 1,5 LH. Важно, чтобы заготовка, стандарт резьбы и сопрягаемая деталь соответствовали друг другу.
Что означает M в этом варианте? M обозначает метрическую резьбу, которую применяют в болтах, шпильках, стержнях и многих конструктивных крепёжных элементах. Обозначение из названия товара является главной основой для выбора.
На что обратить внимание перед установкой? Проверьте кромку заготовки, удалите заусенцы и выставьте плашку прямо относительно оси заготовки. Наклонное направление может повредить профиль.
Какой держатель нужен? Используйте подходящий держатель для круглых плашек. Совместимые размеры держателя всегда проверяйте по конкретным габаритам инструмента из ваших документов.
Можно ли использовать плашку для доработки резьбы? Да, если существующая наружная резьба соответствует обозначению и материала достаточно для прочной резьбы. Сильно повреждённые резьбы предварительно проверьте критически.
Почему важно режущее масло? Подходящий смазочный материал снижает трение, способствует удалению стружки и щадит режущие кромки. Выбор зависит от материала и условий обработки.
Как хранить инструмент? После использования очистите инструмент и храните его в сухом месте. Так режущие кромки и профиль резьбы лучше защищены от загрязнения и коррозии.
Где найти дополнительную информацию о резьбовом инструменте? В каталоге вы найдёте дополнительные обзоры инструмента и рекомендации по выбору. Каталог VD 23 в формате PDF.
Нужна помощь с выбором или применением? Воспользуйтесь контактной формой. В этой категории: резьбовой инструмент.
Также подойдёт: плашки / шестигранные плашечные гайки.
Основные параметры: Тип резьбы: Метрическая мелкая резьба ISO, DIN 13; Стандарт: DIN 223 (DIN EN 22568); Материал: HSS; Допуск: 6 г; Номинальный размер: 25 × 1,5.
