Комплект из 3 ручных метчиков ISO 529 HSS-G - BSW 9/32 × 20 представляет собой многоступенчатый набор инструмента для внутренней резьбы, в котором резание распределено по определенным ступеням. Для BSW 9/32 × 20 его применяют, когда резьба не должна испытывать нагрузку за один проход, а формируется с понятным ведением инструмента. Логика комплекта рассчитана на процессы, где нужно учитывать вместе указание на чертеже, профиль витка, смазочно-охлаждающую среду и спокойный ход работы.
ISO 529 и HSS-G дают четкие технические ориентиры для закупки, подготовки работ и применения. Применение: трехступенчатое ручное нарезание BSW 9/32 × 20 с заданной последовательностью ступеней для новых внутренних резьб и контролируемой подрезки, когда виток нужно формировать постепенно; для отдельных деталей, ремонтных работ и повторяющихся задач в мастерской с четким закреплением инструмента. Процесс: ручной или механизированный привод в зависимости от держателя инструмента и конфигурации станка.
Операции: нарезание резьбы, подрезка резьбы и очистка резьбы в зависимости от состояния резьбы. Указание: резьба BSW 9/32 × 20 относится к системе Whitworth BSW. Она особенно актуальна для старых станков, запасных частей и резьбовых соединений британского происхождения.
Преимущества: трехступенчатая последовательность инструмента распределяет нагрузку на черновой, средний и чистовой метчики; аккуратный вход, контролируемая промежуточная обработка и готовый профиль резьбы проверяются отдельно; однозначная техническая классификация по ISO 529 и HSS-G для закупки и работы в мастерской; подходит для повторяющихся ручных операций с документируемой последовательностью. Ограничения: комплект требует большей дисциплины процесса, чем один инструмент, зато обеспечивает лучше контролируемую последовательность ступеней. Пошагово: перед использованием комплекта проверьте систему резьбы, направление нарезки и состояние отверстия.
Начните с черновой или первой ступени и выставьте инструмент строго по оси резьбы. Проводите промежуточную ступень равномерным усилием руки, чтобы боковые стороны витка дальше формировались. Используйте чистовой метчик или последнюю ступень только тогда, когда предыдущая ступень прошла чисто.
Держите зону резания свободной от налипшей стружки и используйте подходящую смазку. Очистите готовую резьбу и проверьте ход, глубину и посадку подходящей сопрягаемой деталью или измерительным средством. Комплект поставки: 1 шт.

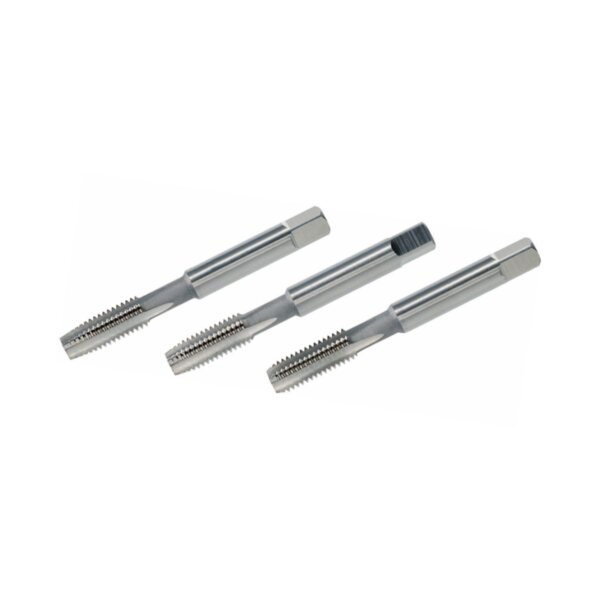

Ручной метчик, чистовой, ISO 529, форма A, HSS-G - BSW 9/32 × 20 ( 84415-1 ); 1 шт. Ручной метчик, чистовой, ISO 529, форма D, HSS-G - BSW 9/32 × 20 ( 84415-2 ); 1 шт. Ручной метчик, чистовой, ISO 529, форма C, HSS-G - BSW 9/32 × 20 ( 84415-3 ).
Технические характеристики: класс изделия: резьбовой инструмент; тип инструмента: комплект ручных метчиков; исполнение: 3-предметный комплект; норма: ISO 529; материал: HSS-G; тип резьбы: BSW; резьба: BSW 9/32 × 20; норма резьбы: BS 84; допуск: medium; направление резьбы: правая; форма канавки: N; общая длина L1: 72 мм; длина резьбы L2: 22 мм; диаметр хвостовика D2: 8 мм; квадрат k: 6,3 мм; диаметр сверления под резьбу: 5,9 мм. Часто задаваемые вопросы (FAQ). Для чего используется этот 3-предметный комплект ручных метчиков?
Комплект применяется для резьбы BSW 9/32 × 20, когда внутреннюю резьбу нужно формировать постепенно. Три ступени снижают нагрузку на каждом проходе и делают процесс лучше контролируемым. В какой последовательности используются инструменты?
Сначала идет черновой метчик или первая форма, затем промежуточная ступень, а в конце чистовой метчик или последняя форма. Эта последовательность важна для правильного формирования профиля резьбы. Что нужно сверить перед заказом?
Сравните тип резьбы, шаг, норму, материал и направление нарезки с чертежом или образцом детали. Так можно избежать ситуации, когда внешне похожий комплект не подходит к детали. Что означает обозначение резьбы?
BSW 9/32 × 20 относится к системе Whitworth BSW. Она особенно актуальна для старых станков, запасных частей и резьбовых соединений британского происхождения. Почему комплект лучше одного инструмента?
Комплект удобен, когда нужно выполнить весь ручной процесс нарезания. Отдельный метчик больше подходит для замены, дополнения или конкретной ступени. Где найти дополнительную информацию по резьбовому инструменту?
Каталог VD 23 в формате PDF. Нужна помощь с выбором или применением? Воспользуйтесь контактной формой.
В этой категории: Резьбовой инструмент. Похожие товары: Ручные метчики..accordion-container {margin-top:20px;border:1px solid #e0e0e0;border-radius:6px;overflow:hidden;}.accordion-item {border-bottom:1px solid #eee;}.accordion-item:last-child {border-bottom:none;}.accordion-header {padding:15px 20px;background:#f8f8f8;cursor:pointer;display:flex;justify-content:space-between;align-items:center;font-weight:600;color:#333;}.accordion-header h2,.accordion-header h3 {margin:0;font-size:1,1em;}.accordion-header::marker,.accordion-header::-webkit-details-marker {display:none;}.accordion-header::after {content:'\25BC';font-size:0,8em;transition:transform 0,2s ease;margin-left:10px;} details[open] > summary.accordion-header::after {transform:rotate(-180deg);}.accordion-header:hover {background:#f0f0f0;}.accordion-content {padding:15px 20px;background:#fff;color:#555;line-height:1,6;}.accordion-content p,.accordion-content ul,.accordion-content ol,.accordion-content dl {margin-bottom:10px;}.accordion-content p:last-child,.accordion-content ul:last-child,.accordion-content ol:last-child,.accordion-content dl:last-child {margin-bottom:0;}.accordion-content a:hover {text-decoration:underline;}
Основные параметры: Общая длина (L1): 72 мм; Длина резьбы (L2): 22 мм; Диаметр хвостовика (D2): 8 мм; Посадочное место под привод: Квадрат 6,3 мм.
