Ремонтный комплект V-COIL rapid M 8 × 1,25 - 1,5D - полный набор для восстановления поврежденных, вырванных или изношенных внутренних метрических резьб. Он объединяет метчики STI HexTap, спиральные сверла STI, монтажный инструмент с шестигранным хвостовиком, ломатель стержня и проволочные резьбовые вставки свободного прохода типа S в согласованный ремонтный набор. Для выбора важны резьба M 8 × 1,25, длина вставки 1,5D и подходящая подготовка STI со сверлом STI 8,3 мм.
M обозначает метрическую регулярную резьбу ISO по DIN 13; это стандарт резьбовых соединений в машиностроении, производстве и ремонте. При ремонте поврежденная внутренняя резьба не просто перенарезается, а подготавливается под проволочную вставку: сначала выполняется посадочная резьба STI, затем устанавливается вставка из нержавеющей стали, восстанавливающая работоспособное внутреннее резьбовое соединение. Инструменты V-COIL rapid имеют шестигранный хвостовик 1/4" и приводятся в действие шуруповертом или держателем бит.
Применение: восстановление поврежденной или изношенной внутренней резьбы M 8 × 1,25 в деталях, где исходная резьба уже не держит надежно; упрочнение резьбы в материалах с меньшей прочностью на срез, например в алюминиевых и магниевых сплавах; создание новых надежных внутренних резьб проволочной вставкой свободного прохода типа S; для мастерских, ремонта, монтажа, машиностроения, металлоконструкций и технического обслуживания. Процесс: привод шуруповертом, держателем бит или вручную через шестигранный хвостовик 1/4". Использование: нарезание резьбы, дорезание и очистка в зависимости от состояния резьбы.
Указание: перед сверлением проверьте размер резьбы, состояние детали, толщину стенки и глубину установки. Ось ремонта должна быть точно соосна, чтобы вставка села равномерно. Преимущества: полный набор для ремонта внутренних резьб M 8 × 1,25; сверла и метчики STI согласованы с посадкой проволочной вставки; 10 вставок в комплекте позволяют выполнить несколько ремонтов одного размера; вставки типа S свободного прохода обеспечивают обычную внутреннюю резьбу без фиксирующего эффекта; вставки из нержавеющей стали обеспечивают прочное и коррозионно стойкое резьбовое соединение; шестигранный хвостовик 1/4" позволяет работать шуруповертом и ускоряет серийный ремонт; пластиковая кассета защищает детали и упрощает организацию работы.
Ограничения: ремонт будет надежным только при аккуратном выполнении отверстия, посадочной резьбы STI и глубины установки; соблюдайте последовательность компонентов комплекта. Порядок работы: проверьте поврежденную резьбу и решите, допускает ли конструкция детали ремонт вставкой. Надежно закрепите деталь и совместите ось инструмента с осью резьбы.
Просверлите поврежденный участок резьбы спиральным сверлом STI 8,3 мм, входящим в комплект. Нарежьте посадочную резьбу STI метчиком STI HexTap со подходящей смазкой. Тщательно очистите посадочную резьбу и полностью удалите стружку из зоны ремонта.
Установите проволочную вставку в монтажный инструмент и введите ее прямо в посадочную резьбу. Аккуратно ввинчивайте вставку по направлению резьбы до нужного положения; никогда не вращайте против направления движения. Удалите ведущий выступ ломателем стержня.

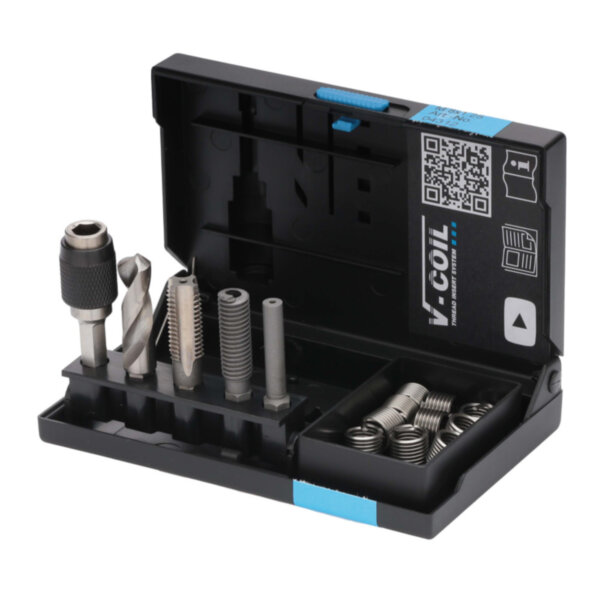

Проверьте ход резьбы подходящим винтом или средством контроля. Комплектация: 1 шт. Спиральное сверло V-COIL rapid STI 8,3 мм (03085); 1 шт.
Монтажный инструмент V-COIL (привод 1/4") M 8 × 1,25 (08095); 1 шт. Ломатель стержня (привод 1/4") No. 11 (07095); 10 шт.
Вставок V-COIL свободного прохода типа S M 8 × 1,25 - 1,5D (07311); 1 шт. Держатель бит немагнитный; 1 шт. Пластиковая кассета.
11 (привод 1/4"); привод: шестигранный хвостовик 1/4"; хранение: пластиковая кассета. Часто задаваемые вопросы: Для чего нужен этот ремонтный комплект? Для поврежденной, изношенной или вырванной внутренней резьбы M 8 × 1,25.
Проволочная вставка восстанавливает надежную внутреннюю резьбу в подготовленной посадочной резьбе STI. Почему обозначение резьбы так важно? Это главный критерий выбора.
Оно должно совпадать с деталью, винтом и видом ремонта, чтобы сверло, метчик STI и вставка подходили друг к другу. Чем посадочная резьба STI отличается от обычной внутренней резьбы? Посадочная резьба STI рассчитана на проволочную вставку.
Обычный метчик не создает нужную геометрию для вставки. Где техническая информация по ремонту резьбы V-COIL? Логика ремонта со STI-резьбой и проволочной вставкой описана в Technische Information V-COIL (PDF).
Какой тип вставки входит в комплект? Тип S свободного прохода, который создает обычную внутреннюю резьбу без фиксирующего эффекта. Какую роль играет DIN 8140?
DIN 8140 описывает техническую классификацию проволочных резьбовых вставок. Подробнее: Technische Information DIN 8140 (PDF). Почему важна глубина установки?
Вставка должна сидеть так, чтобы винт входил без помех и ни один виток не выступал мешающе. Поэтому перед ремонтом проверьте доступную глубину и планируемое положение вставки. Где найти системные обзоры V-COIL?
Дополнительные сведения о продукции и системе: каталог V-COIL VC 23 (PDF). Нужна помощь с выбором или применением? Используйте контактную форму.
Категория: ремонт резьбы. Также см.: V-COIL rapid.
Основные параметры: Материал: Резьбовые вставки из нержавеющей стали; Номинальный размер: Размер 8 × 1,25; Посадочное место под привод: Шестигранник 1/4" дюйма; Упаковка: В пластиковой кассете.
