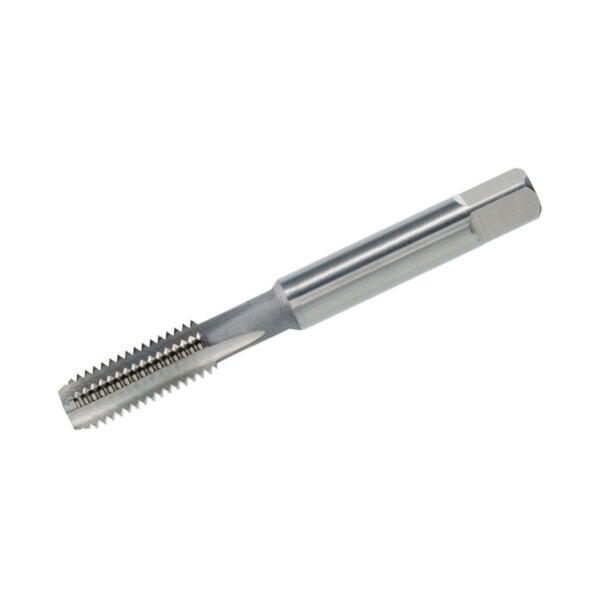

Ручной метчик G (BSP) 4" x 11 - ручной резьбовой инструмент для ремонта, монтажа и единичного производства. G (BSP) обозначает цилиндрическую трубную резьбу; герметичность обеспечивается в зависимости от схемы соединения уплотнительной поверхностью, прокладкой или подходящим герметиком. Форма C применяется для коротких заборных конусов и чистовых работ, когда резьба должна быть сформирована как можно полнее.
Поэтому выбор формы - важная проверка перед установкой инструмента в вороток или ручной привод. Форма C применяется для коротких заборных конусов и чистовых работ, когда резьба должна быть сформирована как можно полнее. Перед резанием обеспечьте чистое отверстие, подходящую смазку и устойчивое ведение инструмента, так как дюймовые и метрические резьбы не взаимозаменяемы по шагу и посадке.
Назначение: чистовое нарезание и доработка с учётом полезной глубины резьбы. Процесс: ручной или механизированный привод в зависимости от держателя и конфигурации станка. Применение: нарезание резьбы, дорезание и очистка резьбы в зависимости от состояния резьбы.
Для мастерской, обслуживания и единичного производства, когда внутренняя резьба G (BSP) 4" x 11 должна быть получена точно по заданию. Указание: сверьте обозначение резьбы, отверстие под резьбу, материал детали и форму заборного конуса с чертежом или средствами контроля. Преимущества: форма C делает логику заборного конуса наглядной и снижает ошибки при выборе инструмента.
HSS-G подходит для точных режущих кромок в хорошо подготовленных металлических материалах. Резьба G (BSP) 4" x 11 выполняется в соответствии с дюймовой или метрической спецификацией, указанной в названии продукта. Ручное ведение позволяет контролируемо работать непосредственно на узлах, приспособлениях и отдельных деталях.
Ограничения: ручное ведение требует прямой установки инструмента; подходящий вороток и равномерная смазка помогают избежать перекоса. Пошагово: сверьте вид резьбы, норму и форму заборного конуса с чертежом или заданием. Подготовьте отверстие под резьбу, удалите заусенцы и остатки из отверстия.
Выберите подходящий вороток и зажмите квадрат без перекоса. Нанесите смазку на инструмент и отверстие перед установкой метчика. Установите метчик перпендикулярно и начните спокойным равномерным вращением.
Время от времени разгружайте инструмент, чтобы стружка отделялась и смазка подтекала. Полностью выкрутите метчик назад и тщательно очистите отверстие и канавки. Проверьте готовую внутреннюю резьбу сопрягаемой деталью или подходящим калибром.
Комплект поставки: 1 шт. Ручной метчик чистовой ISO 529 форма C HSS-G, G (BSP) 4" x 11. Технические характеристики: тип продукта: метчик для внутренней резьбы; норма: ISO 529; форма заборного конуса: форма C; материал: HSS-G; обозначение резьбы: G (BSP) 4" x 11; система резьбы: G (BSP); норма резьбы: DIN ISO 228; допуск: средний; форма канавок: прямые канавки; направление резьбы: правая.
Часто задаваемые вопросы. Подходит ли G (BSP) 4" x 11 как правильное исполнение резьбы? Да, если чертёж, сопрягаемая деталь или средство контроля требуют именно G (BSP) 4" x 11.
Для дюймовых резьб похожие размеры нельзя заменять на глаз. Какова роль формы C? Форма C применяется для коротких заборных конусов и чистовых работ, когда резьба должна быть сформирована как можно полнее.
Поэтому форму следует выбирать не только по размеру резьбы, но и по типу отверстия и нужной операции. Какой ручной привод подходит? Используйте вороток или подходящий ручной привод, который надёжно удерживает квадрат.
Важны беззазорный захват, прямое ведение и контролируемый крутящий момент. Как правильно подготовить деталь? Обеспечьте правильное отверстие под резьбу, чистую кромку и отверстие без стружки.
Подготовка сильно влияет на то, начнётся ли резьба прямо. Какой технический материал помогает с ручными метчиками? Для справочной информации о ручных метчиках используйте документ: техническая информация о ручных метчиках в формате PDF.
Что учитывать при выборе смазки? Смазка должна соответствовать материалу и равномерно поступать на режущие кромки. Она снижает трение и помогает получить чистую поверхность резьбы.
Где найти сведения о дюймовых размерах? Для пересчёта и классификации дюймовых размеров используйте таблицу: таблица перевода дюймов в миллиметры в формате PDF. Где найти подходящий каталог VÖLKEL?
Дополнительные резьбовые инструменты есть в официальном каталоге: каталог VD 23 в формате PDF. Категория: резьбовой инструмент. Нужна помощь с выбором или применением?
Используйте форму обратной связи. Также смотрите: ручные метчики.
Основные параметры: Номинальный размер: G (BSP) 4" × 11; Общая длина (L1): 185 мм; Длина резьбы (L2): 53 мм; Диаметр сверления под резьбу (D1): 110,5 мм; Диаметр хвостовика (D2): 71 мм.
