Данный ручной резьбовой инструмент подобран для M 12 × 1,75 и применяется там, где профиль резьбы нужно выполнить или доработать вручную. Выбор всегда должен производиться по норме, ступени резания и направлению резьбы. Чистовой метчик определяет конечный профиль и характер ввинчивания.
В мастерской, на участке обслуживания и в машиностроении перед применением проверьте систему резьбы, ступень резания, подготовку отверстия и направление подачи инструмента. Применение: доведение профиля резьбы M 12 × 1,75 с правой резьбой, если инструмент, отверстие и соединительный элемент имеют одинаковое направление резьбы; контролируемое ручное ведение при монтаже, обслуживании и ремонте. Процесс: ручной или механизированный привод в зависимости от вашего держателя и конфигурации станка.
Применение: нарезание резьбы, дорезание и очистка резьбы в зависимости от её состояния. Примечание: M 12 × 1,75 обозначает метрическую резьбу ISO; у мелких резьб шаг подобран тоньше, поэтому для точных соединений, доработки и подходящих контрдеталей подбирайте инструмент особенно внимательно. Преимущества: чистовой метчик формирует конечный профиль резьбы и определяет итоговую посадку.
HSS-G, шлифованная быстрорежущая сталь, подходит для точной геометрии режущих кромок. Одиночная ступень пригодна для целевой замены в существующих наборах. Система резьбы и ступень резания однозначно указаны в наименовании.
Ограничения: как одиночный инструмент он не заменяет полный комплект, если для процесса нужны несколько ступеней. Пошагово: сравните систему резьбы, ступень и направление резьбы с имеющейся деталью. Зафиксируйте заготовку и выровняйте держатель инструмента и ось резьбы.
Установите метчик спокойно и начните резание плавным, контролируемым движением. Используйте смазочно-охлаждающую жидкость, подходящую для материала, чтобы снизить трение и нагрузку на режущие кромки. Удаляйте налипшую стружку из зоны резания, не повреждая витки резьбы.

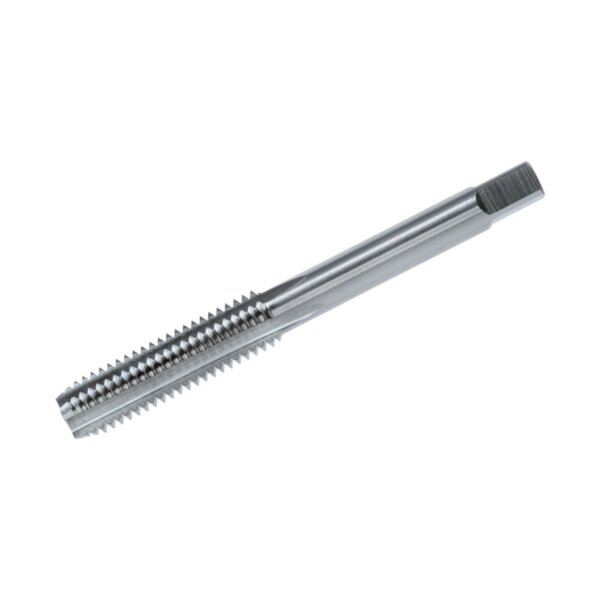

После работы очистите инструмент и резьбу и проверьте посадку перед монтажом. Комплект поставки: 1 шт. Ручного чистового метчика JIS B-4430 форма C, HSS-G - M 12 × 1.75.
Технические характеристики. Класс продукта: инструмент для резьбы. Тип инструмента: ручной метчик.
Исполнение: чистовой. Норма: JIS B-4430. Материал: HSS-G.
Вид резьбы: M. Резьба: M 12 × 1.75. Норма резьбы: DIN 13.
Допуск: ISO2 (6H). Направление резьбы: правая. Форма канавки: N.
Общая длина L1: 82 мм. Длина резьбы L2: 38 мм. Диаметр хвостовика D2: 8,5 мм.
Квадрат k: 6,5 мм. Диаметр сверлильного отверстия: 10,2 мм. Часто задаваемые вопросы.
Для чего вы используете этот ручной метчик? Этот одиночный инструмент применяется для M 12 × 1,75, когда нужна именно эта ступень резания. Он подходит для замены в комплекте, доработки и целевого использования в существующей последовательности нарезания.
Какая это ступень? Инструмент выполнен как чистовой. Ступень должна соответствовать имеющейся последовательности инструментов, чтобы не перепутать заходный, промежуточный и чистовой профиль.
Что учитывать при правой резьбе? При правой резьбе инструмент, чертёж детали и соединительный элемент должны иметь одинаковое направление резьбы. Несоответствие приводит к неверной посадке или повреждению боковых граней.
Что означает обозначение резьбы? M 12 × 1,75 обозначает метрическую резьбу ISO; у мелких резьб шаг подобран тоньше, поэтому для точных соединений, доработки и подходящих контрдеталей подбирайте инструмент особенно внимательно. Когда одиночного инструмента недостаточно?
Одиночного инструмента недостаточно, если процесс требует нескольких ступеней и нет подходящей предварительной или промежуточной ступени. В этом случае надёжнее полный комплект. Где найти дополнительную информацию по резьбовому инструменту?
Каталог VD 23 в формате PDF. Нужна помощь с выбором или применением? Воспользуйтесь контактной формой.
В этой категории: резьбовой инструмент. Похожие товары: ручные метчики.
Основные параметры: Общая длина (L1): 82 мм; Длина резьбы (L2): 38 мм; Диаметр хвостовика (D2): 8,5 мм.
Документы
Товары серии
| Артикул | Размер | Наличие | Цена |
| VO-90414-3 |
M 2×0,4 |
по запросу |
по запросу |
| VO-90431-3 |
M 5×0,75 |
по запросу |
по запросу |
| VO-90460-3 |
M 12×1,75 |
по запросу |
по запросу |
| VO-90468-3 |
M 14×1,5 |
по запросу |
по запросу |
| VO-90480-3 |
M 18×1,5 |
по запросу |
по запросу |
| VO-90478-3 |
M 18×2,5 |
по запросу |
по запросу |
| VO-90494-3 |
M 22×1 |
по запросу |
по запросу |
| VO-90490-3 |
M 22×2,5 |
по запросу |
по запросу |
