Ручной метчик BSW 1/8 × 40 LH предназначен для ручного нарезания резьбы при ремонте, монтаже и изготовлении единичных деталей. BSW - британская дюймовая резьба Уитворта, которая часто встречается при обслуживании, на старом оборудовании и в импортных узлах. Форма A обеспечивает спокойный вход в резьбу благодаря длинной заборной части и распределяет начальную нагрузку между несколькими режущими кромками.
Поэтому выбор формы нужно проверить до того, как инструмент будет закреплен в воротке или ручном приводе. Обозначение резьбы из названия продукта остается главным критерием выбора. Дополнительно проверьте, подходит ли выбранная форма заборной части для сквозного отверстия, глухого отверстия, доработки или нового нарезания.
Применение: подготовленные отверстия под резьбу, где важны контролируемый вход и аккуратное направление; ручной или механизированный привод в зависимости от держателя инструмента и конфигурации станка; мастерская, обслуживание и единичное производство, когда внутренняя резьба BSW 1/8 × 40 LH должна быть выполнена точно по заданию. Указание: сверьте обозначение резьбы, диаметр отверстия, материал детали и форму заборной части с чертежом или средством контроля. Преимущества: форма A делает логику заборной части наглядной и уменьшает ошибки при выборе инструмента; HSS-G подходит для точных режущих кромок при правильно подготовленных металлических материалах; резьба BSW 1/8 × 40 LH выполняется по спецификации, указанной в названии продукта; ручное ведение позволяет контролировать работу прямо на узлах, приспособлениях и отдельных деталях.
Ограничения: ручное ведение требует прямого начала; подходящий вороток и равномерный режущий материал помогают избежать перекоса. Порядок работы: сверьте систему резьбы, норму и форму заборной части с чертежом или производственным заданием; подготовьте диаметр отверстия, удалите заусенцы и остатки из отверстия; выберите подходящий вороток и закрепите квадрат без перекоса; нанесите смазку на инструмент и отверстие до начала работы; ставьте метчик перпендикулярно и начинайте спокойным равномерным вращением; время от времени разгружайте инструмент, чтобы стружка отделилась и смазка поступила к режущим кромкам; полностью выкрутите метчик и тщательно очистите отверстие и канавки; проверьте готовую внутреннюю резьбу сопрягаемой деталью или подходящим резьбовым калибром. Комплект: 1 шт.

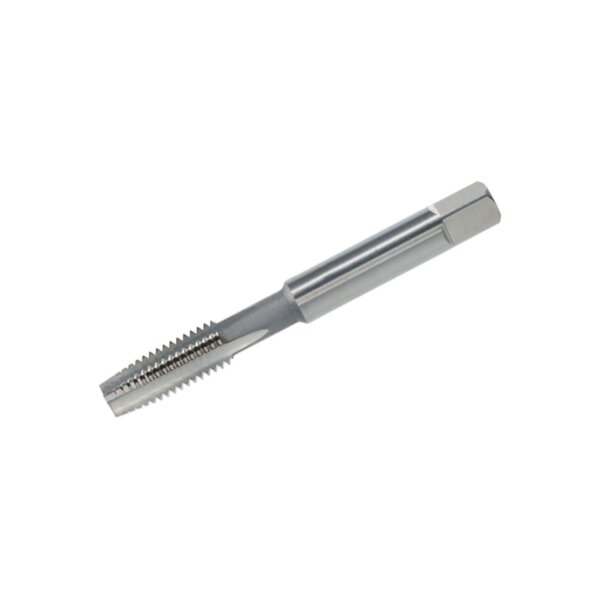

Ручной метчик чистовой ISO 529 форма A HSS-G левая резьба BSW 1/8 × 40 LH. Характеристики: тип продукта: метчик для внутренней резьбы; норма: ISO 529; форма заборной части: A; материал: HSS-G; обозначение резьбы: BSW 1/8 × 40 LH; система резьбы: BSW; норма резьбы: BS 84; допуск: средний; форма канавки: прямые канавки; направление резьбы: левое. Часто задаваемые вопросы: BSW 1/8 × 40 LH подходит, если чертеж, сопрягаемая деталь или средство контроля требуют именно этого обозначения; для дюймовых резьб похожие размеры нельзя заменять без проверки; форма A обеспечивает спокойный вход в резьбу благодаря длинной заборной части, поэтому ее выбирают с учетом типа отверстия и операции, а не только размера резьбы; подходящий ручной привод должен надежно фиксировать квадрат, иметь ровное ведение и контролируемый момент; перед нарезанием подготовьте отверстие с чистой кромкой без стружки, так как это влияет на ровный старт резьбы; смазка должна соответствовать материалу и равномерно попадать на режущие кромки, снижая трение и улучшая поверхность; для пересчета дюймовых размеров используйте таблицу перевода дюймов в миллиметры; другие товары и каталог: VD 23 (PDF).
Консультация через форму обратной связи в разделе сайта. Категория: инструмент для резьбы. Сопутствующие товары: ручные метчики.
Основные параметры: Общая длина (L1): 48 мм; Длина резьбы (L2): 11 мм; Диаметр сверления под резьбу (D1): 2,6 мм; Диаметр хвостовика (D2): 3,15 мм; Посадочное место под привод: 2,5 мм.
