Если нужно заменить, дополнить или отдельно применить только одну ступень, подходящим отдельным компонентом является ручной метчик-чистовик DIN 352 HSS-G, левая резьба - BSW 1/2 × 12 LH. Для чистого результата резьбовая система, отверстие, держатель и материал должны соответствовать друг другу. BSW 1/2 × 12 LH - британская резьба Уитворта по BS 84; профиль, шаг и направление резьбы должны однозначно соответствовать сопрягаемой детали.
Поскольку это левая резьба, направление вращения нужно намеренно задавать противоположно обычной правой резьбе. HSS-G обозначает шлифованную быстрорежущую сталь; при аккуратном ведении инструмента это практичный выбор для многих ручных резьбовых работ. DIN 352 обеспечивает однозначное соотнесение в инвентаре инструмента и упрощает подбор подходящих ступеней или наборов для замены.
Исполнение с левой резьбой нужно учитывать уже при направлении держателя, направлении вращения и порядке контроля. Применение: для окончательного реза, когда внутренняя резьба после предварительной обработки доводится до конечной формы; как запасной или отдельный инструмент для последней режущей ступени при ручной обработке; для сервиса, ремонта и изготовления единичных деталей, когда доступ к станку или серийный процесс не являются главными; для деталей с дюймовыми или специальными резьбами, где резьбовая система и шаг должны однозначно проверяться; для левой резьбы, где направление вращения и порядок контроля намеренно задаются противоположно правой резьбе. Процесс: ручной или механизированный привод в зависимости от вашего держателя и конфигурации станка.
Использование: нарезание резьбы, перенарезание и очистка резьбы в зависимости от её состояния. Указание: ведите ручной метчик прямо и с равномерным нарастанием усилия, чтобы режущие кромки и боковые стороны резьбы не испытывали лишней нагрузки. Преимущества: окончательная ступень для конечной формы резьбы; подходит для последнего прохода после предварительной обработки; можно приобрести отдельно, если нужно заменить финальную режущую ступень; шлифованное исполнение HSS-G поддерживает чистую геометрию режущей кромки при ручной обработке; обозначение DIN 352 облегчает замену, повторный заказ и техническое соотнесение; точное указание резьбы снижает риск путаницы при дюймовых и специальных резьбах.
Границы применения: как чистовой метчик инструмент требует подходящей подготовки, чтобы конечная форма резьбы получилась чистой. Пошагово: проверьте резьбовую систему, направление резьбы и ступень инструмента перед применением. Надёжно закрепите заготовку и зачистите подготовленное отверстие от заусенцев.
Выставьте держатель инструмента и ось отверстия соосно. Установите чистовой метчик после подходящей подготовки. Равномерно выполните последний проход до нужной формы резьбы.
Проверьте работу резьбы и удалите остатки из зоны резания. Очистите инструмент и защитите режущие кромки от коррозии. Комплект поставки: 1 шт.

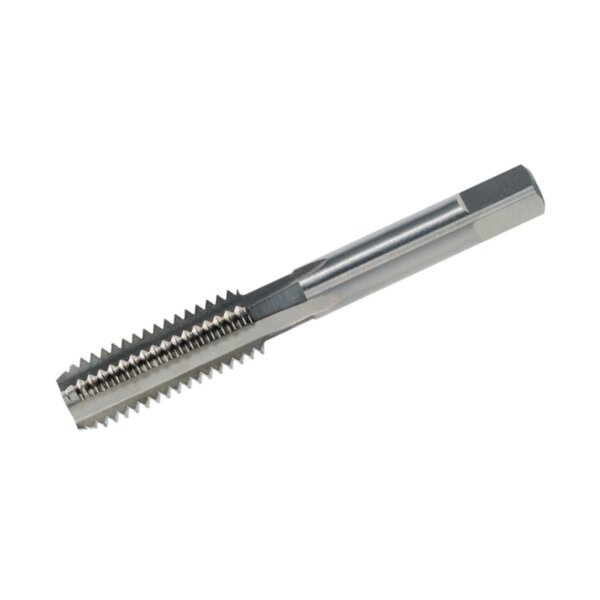

Ручной метчик-чистовик DIN 352 HSS-G, левая резьба - BSW 1/2 × 12 LH. Технические характеристики: тип продукта: ручной метчик; исполнение: чистовик; норма: DIN 352; материал инструмента: HSS-G; резьба: BSW 1/2 × 12 LH; тип резьбы: BSW; норма резьбы: BS 84; допуск: medium; направление резьбы: левая резьба; форма канавки: N; общая длина L1: 75 мм; длина резьбы L2: 29 мм; диаметр хвостовика D2: 9 мм; квадрат k: 7 мм. Часто задаваемые вопросы (FAQ).
Для чего вы используете BSW 1/2 × 12 LH? BSW 1/2 × 12 LH - британская резьба Уитворта по BS 84; профиль, шаг и направление резьбы должны однозначно соответствовать сопрягаемой детали. Поскольку это левая резьба, направление вращения нужно намеренно задавать противоположно обычной правой резьбе.
Какая задача у чистового метчика? Чистовой метчик формирует конечную форму внутренней резьбы. Он должен соответствовать предыдущей обработке и резьбовой системе.
Когда имеет смысл использовать отдельный чистовой метчик? Отдельный чистовой метчик имеет смысл, если нужно заменить только последнюю режущую ступень или целенаправленно использовать его для доработки. Какую роль играет DIN 352 при выборе?
DIN 352 помогает подобрать исполнение и запасной инструмент. Для дозаказа и учёта инструмента ссылка на норму является важным критерием проверки. Что означает HSS-G для применения?
HSS-G обозначает шлифованную быстрорежущую сталь; при аккуратном ведении инструмента это практичный выбор для многих ручных резьбовых работ. На что обратить внимание при левой резьбе? При левой резьбе направление вращения противоположно обычной правой резьбе.
Поэтому перед первым резом проверьте направление резьбы, чертёж детали и направление работы инструмента. Почему важно однозначно определить резьбу? У дюймовых, трубных, трапецеидальных и специальных резьб похожие обозначения нельзя менять местами.
Тип резьбы и шаг должны быть однозначно определены до заказа и применения. Где найти технические основы по ручным метчикам? Дополнительные указания по применению находятся в техническом описании «Ручные метчики» в формате PDF.
Что проверить перед дозаказом? Сравните название товара, ступень, обозначение резьбы, норму и исполнение материала с имеющимся инструментом или техническим чертежом. Есть ли помощь при пересчёте дюймовых размеров?
Для технической классификации дюймовых размеров можно использовать таблицу перевода дюймов в миллиметры в формате PDF. Где найти подходящий каталог VÖLKEL? Дополнительные сведения о продукции и выборе находятся в каталоге VD 23 в формате PDF.
В этой категории: резьбовой инструмент. Нужна помощь с выбором или применением? Воспользуйтесь контактной формой.
Также может подойти: ручные метчики..accordion-container {margin-top:20px;border:1px solid #e0e0e0;border-radius:6px;overflow:hidden;}.accordion-item {border-bottom:1px solid #eee;}.accordion-item:last-child {border-bottom:none;}.accordion-header {padding:15px 20px;background:#f8f8f8;cursor:pointer;display:flex;justify-content:space-between;align-items:center;font-weight:600;color:#333;}.accordion-header h2,.accordion-header h3 {margin:0;font-size:1,1em;}.accordion-header::marker,.accordion-header::-webkit-details-marker {display:none;}.accordion-header::after {content:'\25BC';font-size:0,8em;transition:transform 0,2s ease;margin-left:10px;} details[open] > summary.accordion-header::after {transform:rotate(-180deg);}.accordion-header:hover {background:#f0f0f0;}.accordion-content {padding:15px 20px;background:#fff;color:#555;line-height:1,6;}.accordion-content p,.accordion-content ul,.accordion-content ol,.accordion-content dl {margin-bottom:10px;}.accordion-content p:last-child,.accordion-content ul:last-child,.accordion-content ol:last-child,.accordion-content dl:last-child {margin-bottom:0;}.accordion-content a:hover {text-decoration:underline;}
Основные параметры: Общая длина (L1): 75 мм; Длина резьбы (L2): 29 мм; Диаметр хвостовика (D2): 9 мм; Посадочное место под привод: Квадрат 7 мм.
