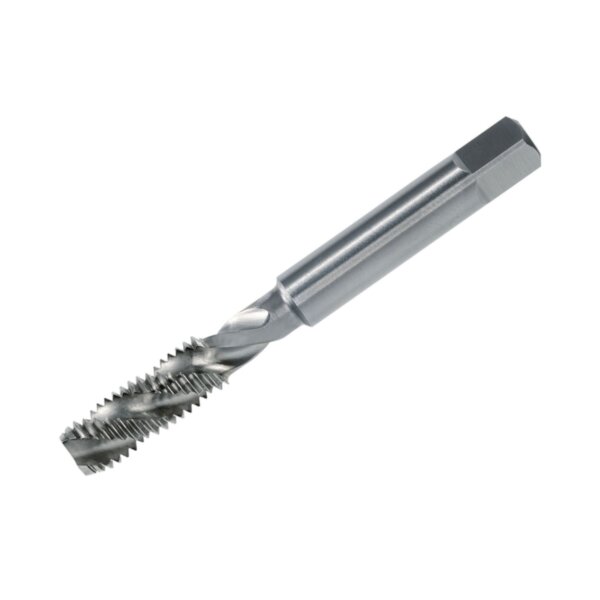

Машинный метчик ISO 529 форма C 35° SP HSSE предназначен для воспроизводимого изготовления внутренней резьбы на станке с подходящим патроном. UN обозначает унифицированную резьбу. Решающее значение имеет полное обозначение резьбы из названия, так как размер и число витков должны совпадать.
ISO 529 описывает машинные метчики с привязкой к норме для исполнений резьбы, где важно полное дюймовое или унифицированное обозначение. Форма C у обычных машинных метчиков предназначена для глухих отверстий, так как заходная часть рассчитана на ограниченный выход резьбы. Применение: общее использование на легко обрабатываемых материалах с пределом прочности до 900 Н/мм², нелегированных и низколегированных сталях, в глухих отверстиях.
Примечание: процесс - ручной или механизированный привод в зависимости от патрона и конфигурации станка. Назначение: нарезание резьбы, подрезка и очистка резьбы в зависимости от ее состояния. Преимущества: форма C помогает подобрать тип отверстия и снижает ошибки между сквозным и глухим отверстием.
ISO 529 дает понятную норму для конструкции инструмента, крепления и сравнения похожих метчиков. UN 1-5/8 × 8 указан прямо в названии, что упрощает согласование с чертежом, контрдеталью и средствами контроля. Допуск 2B из SML поддерживает выбор для заданных требований к посадке.
Ограничения: метчик не заменяет ремонт резьбы в поврежденных посадочных резьбах; при поврежденном основном материале сначала проверьте, нужен ли ремонтный вставной элемент. Порядок работы: проверьте обозначение резьбы, норму и форму заходной части по чертежу или существующей детали. Подготовьте отверстие согласно заданию и удалите заусенцы с кромки.
Надежно закрепите заготовку, чтобы отверстие и ось инструмента совпадали при обработке. Установите метчик в подходящий патрон станка и проверьте надежность посадки. Выровняйте инструмент и отверстие по оси перед началом резания.
Выберите смазку или СОЖ в соответствии с материалом, станком и условиями работы. Нарезайте резьбу с контролируемой подачей и без боковой нагрузки на инструмент. Удалите стружку и остатки из отверстия перед проверкой резьбы.
Очистите метчик после применения и храните его защищенным от повреждения режущих кромок. Комплект поставки: 1 шт. Часто задаваемые вопросы: для чего подходит метчик?
Для машинного нарезания, подрезки и очистки внутренних резьб, если UN 1-5/8 × 8, отверстие и посадка соответствуют применению. Что означает UN 1-5/8 × 8? Это ключевое обозначение размера и шага резьбы.
Перед заказом сверьте его с чертежом, контрдеталью и средствами контроля. Какова роль ISO 529? ISO 529 описывает машинные метчики с нормативной привязкой для исполнений, где важно полное дюймовое или унифицированное обозначение.
Подходит ли форма C для моего отверстия? Да, если форма инструмента, диаметр отверстия и процесс соответствуют типу отверстия. Форма C рассчитана на глухие отверстия.
Какая предварительная проверка защищает от неверного выбора? Проверьте систему резьбы, шаг, допуск, тип отверстия и материал до выбора метчика. Эти параметры важнее одного номинального размера.
Как проверить резьбу после обработки? Удалите остатки из отверстия и проверьте резьбу контрдеталью или резьбовым калибр-пробкой. Так видно, соответствуют ли профиль и посадка заданию.
Где найти дополнительные сведения в блоге VÖLKEL? Дополнительные материалы по выбору инструмента, применению и практике работы с резьбовым инструментом есть в блоге VÖLKEL. Где найти технические данные в каталоге VÖLKEL?
В каталоге VD 23 (PDF). По вопросам используйте контактную форму.
Основные параметры: Общая длина (L1): 170 мм; Длина резьбы (L2): 60 мм; Диаметр хвостовика (D2): 28 мм; Посадочное место под привод: Квадрат 22,4 мм.
