Машинным метчиком DIN 376 форма C 35° SP HSSE левая резьба - M 24 × 3 LH вы обрабатываете внутреннюю резьбу на станке, когда обозначение резьбы, отверстие в детали и зажимное приспособление однозначно соответствуют задаче. Сочетание DIN 376, формы C и M 24 × 3 LH делает изделие особенно уместным там, где важнее повторяемое качество резьбы, чем импровизированная доработка. M обозначает метрическую резьбу ISO.
Эта система широко применяется в машиностроении, ремонте и в стандартизированных крепёжных соединениях. DIN 376 описывает машинные метчики со ступенчатым хвостовиком для метрических резьб ISO большего номинального диапазона. Форма C у обычных машинных метчиков предназначена для глухих отверстий, так как заборная часть рассчитана на ограниченный сбег резьбы.
Применение: для общего использования по хорошо обрабатываемым материалам до 900 Н/мм², нелегированным и низколегированным сталям, для глухих отверстий. Указание: привод ручной или с механической поддержкой, в зависимости от держателя инструмента и конфигурации станка; применение: нарезание резьбы, дорезание резьбы и очистка резьбы в зависимости от состояния резьбы. Преимущества: форма C помогает подобрать подходящий тип отверстия и снижает ошибки при выборе между сквозным и глухим отверстием.
DIN 376 обеспечивает понятную нормативную привязку для исполнения инструмента, схемы крепления и сравнения похожих метчиков. M 24 × 3 LH указано прямо в названии продукта и упрощает согласование с чертежом, сопрягаемой деталью и средствами контроля. Класс допуска ISO2 (6H) из таблицы SML помогает подобрать инструмент для заданных требований к посадке.
Ограничения применения: метчик не заменяет ремонт резьбы в разрушенных посадочных гнёздах; при повреждении основного материала сначала проверьте, нужен ли ремонтный элемент. Пошагово: проверьте обозначение резьбы, норму и форму заборной части по чертежу или имеющейся детали. Подготовьте отверстие под резьбу по требованиям и удалите заусенцы с кромки отверстия.
Надёжно закрепите заготовку, чтобы отверстие и ось инструмента совпадали во время обработки. Установите метчик в подходящий патрон станка и проверьте надёжность посадки. Выровняйте инструмент и отверстие по оси перед началом резания.
Выбирайте смазку или СОЖ в соответствии с материалом, станком и условиями работы. Нарезайте резьбу с контролируемой подачей и избегайте боковой нагрузки на инструмент. Удалите стружку и остатки из отверстия перед проверкой резьбы.
После применения очистите метчик и храните его защищённым от повреждения режущих кромок. Комплектация: 1 шт. Часто задаваемые вопросы (FAQ).
Он подходит для машинного нарезания, дорезания и очистки внутренних резьб, если M 24 × 3 LH, отверстие и посадочное место соответствуют применению. Что означает M 24 × 3 LH в названии продукта? M 24 × 3 LH - решающее обозначение резьбы по размеру и шагу.
Перед заказом сверьте его с чертежом, сопрягаемой деталью и средствами контроля. Какова роль DIN 376? DIN 376 описывает машинные метчики со ступенчатым хвостовиком для метрических резьб ISO большего номинального диапазона.
Подходит ли форма C для моего отверстия? Да, если форма инструмента, отверстие и процесс на станке соответствуют типу отверстия. Форма C у обычных машинных метчиков предназначена для глухих отверстий, так как заборная часть рассчитана на ограниченный сбег резьбы.
Какая предварительная проверка исключает неправильный выбор? Проверьте систему резьбы, шаг, допуск, тип отверстия и материал, прежде чем выбрать метчик. Эти параметры важнее одного только номинального размера.
Как проверить резьбу после обработки? Удалите остатки из отверстия и проверьте резьбу сопрягаемой деталью или резьбовым калибром-пробкой. Так можно рано заметить, соответствуют ли профиль резьбы и посадка заданию.
Где найти дополнительную информацию о продуктах в блоге VÖLKEL? Дополнительные рекомендации по выбору инструмента, применению и практике работы есть в блоге VÖLKEL, в статьях о резьбовом инструменте. Где найти техническую каталожную информацию о резьбовом инструменте VÖLKEL?
Дополнительные технические сведения находятся в каталоге VD 23 в PDF. В этой категории: резьбовой инструмент. Нужна помощь с выбором или применением?
Воспользуйтесь контактной формой. Похожие товары: машинные метчики..accordion-container {margin-top:20px;border:1px solid #e0e0e0;border-radius:6px;overflow:hidden;}.accordion-item {border-bottom:1px solid #eee;}.accordion-item:last-child {border-bottom:none;}.accordion-header {padding:15px 20px;background:#f8f8f8;cursor:pointer;display:flex;justify-content:space-between;align-items:center;font-weight:600;color:#333;}.accordion-header h2,.accordion-header h3 {margin:0;font-size:1,1em;}.accordion-header::marker,.accordion-header::-webkit-details-marker {display:none;}.accordion-header::after {content:'\25BC';font-size:0,8em;transition:transform 0,2s ease;margin-left:10px;} details[open] > summary.accordion-header::after {transform:rotate(-180deg);}.accordion-header:hover {background:#f0f0f0;}.accordion-content {padding:15px 20px;background:#fff;color:#555;line-height:1,6;}.accordion-content p,.accordion-content ul,.accordion-content ol,.accordion-content dl {margin-bottom:10px;}.accordion-content p:last-child,.accordion-content ul:last-child,.accordion-content ol:last-child,.accordion-content dl:last-child {margin-bottom:0;}.accordion-content a:hover {text-decoration:underline;}

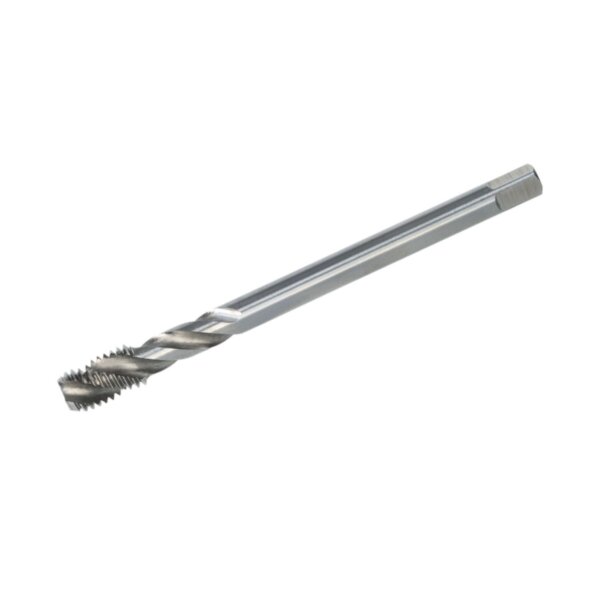

Основные параметры: Общая длина (L1): 160 мм; Длина резьбы (L2): 30 мм; Диаметр хвостовика (D2): 18 мм; Посадочное место под привод: Квадрат 14,5 мм.
Документы
Товары серии
| Артикул | Размер | Наличие | Цена |
| VO-34774 |
M 24×3, 160 мм, 30 мм, 18 мм, 14,5 мм |
В наличии |
49 719 ₽ |
| VO-34786 |
M 42×4,5, 200 мм, 45 мм, 32 мм, 24 мм |
В наличии |
191 774 ₽ |
