Для машинного нарезания резьбы в металлических деталях этот метчик рассчитан на четкое сочетание обозначения резьбы, материала режущей части и геометрии заборного конуса. M обозначает метрическую резьбу ISO по DIN 13. Эта резьбовая система широко применяется в машиностроении, в приспособлениях и в ремонтном обслуживании.
Применение: для общего использования, хорошо обрабатываемые материалы до 900 Н/мм², нелегированные и низколегированные стали, для сквозных отверстий. Примечание: инструмент подходит для нарезания резьбы, подрезания резьбы и очистки резьбы в зависимости от состояния резьбы. Привод осуществляется вручную или с поддержкой в зависимости от вашего патрона и конфигурации станка.
Ограничения применения: надежность процесса в значительной степени зависит от отверстия под резьбу, режимов резания, охлаждения и стабильного направления станка. Пошагово: проверьте обозначение резьбы, отверстие, материал и крепление инструмента по технологическому требованию. Подберите режимы резания и охлаждающую смазку в соответствии с материалом, станком и исполнением инструмента.
Закрепите инструмент и заготовку так, чтобы биение и направление оси оставались стабильными. Начинайте процесс нарезания резьбы с контролируемой подачей и следите за крутящим моментом и отводом стружки. Остановите процесс при необычном шуме, резком росте крутящего момента или видимом отклонении направления.
Очистите резьбу и проверьте результат контрпробкой или резьбовым калибром. Комплект поставки: 1 шт. Часто задаваемые вопросы: Для чего вы используете этот машинный метчик?
Для машинного нарезания внутренней резьбы M 6 × 1, если форма инструмента, отверстие под резьбу и направление станка соответствуют чертежу. Какова роль формы? Форма описывает логику заборного конуса или направления стружки.
У формы B обычно планируются сквозные отверстия, у формы C обычно глухие отверстия. Что означает система резьбы? M обозначает метрическую резьбу ISO по DIN 13.
Эта система широко применяется в машиностроении, в приспособлениях и в ремонтном обслуживании. Почему важно указание нормы? DIN 376 облегчает повторную закупку, сопоставимость и планирование процесса, так как размеры инструмента и логика применения описаны близко к норме.
Как проверить выбор перед применением? Сверьте обозначение резьбы, отверстие под резьбу, материал, вид отверстия и требуемый допуск с чертежом и средствами контроля. Что говорит материал инструмента?
Фактическая стойкость дополнительно зависит от режимов резания, охлаждения и материала детали. Где найти дополнительные данные каталога? Каталог VD 23 в формате PDF.
Что важно для отверстия под резьбу и контроля процесса? Отверстие под резьбу, биение и смазка должны соответствовать применению, так как отклонения напрямую влияют на качество резьбы и нагрузку на инструмент. Какая техническая информация помогает при выборе машинных метчиков?
Техническая информация по машинным метчикам в формате PDF. Нужна помощь с выбором или применением? Воспользуйтесь контактной формой.
В этой категории: резьбовой инструмент. Также подходит: машинные метчики.

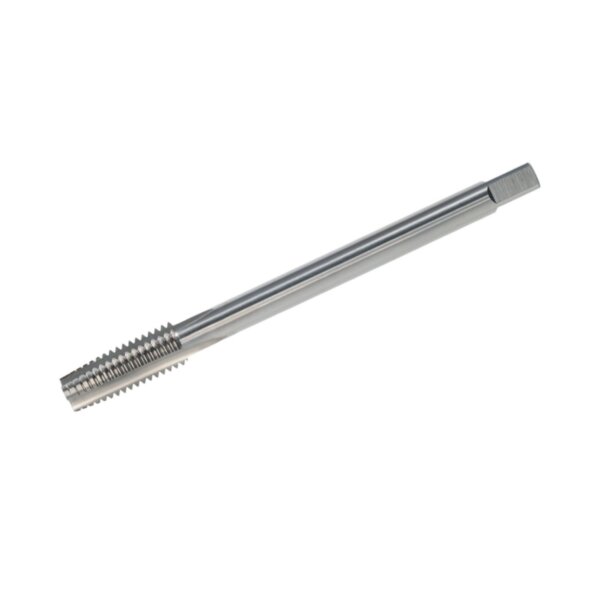

Основные параметры: Общая длина (L1): 80 мм; Длина резьбы (L2): 19 мм; Диаметр хвостовика (D2): 4,5 мм; Посадочное место под привод: Квадрат 3,4 мм.
