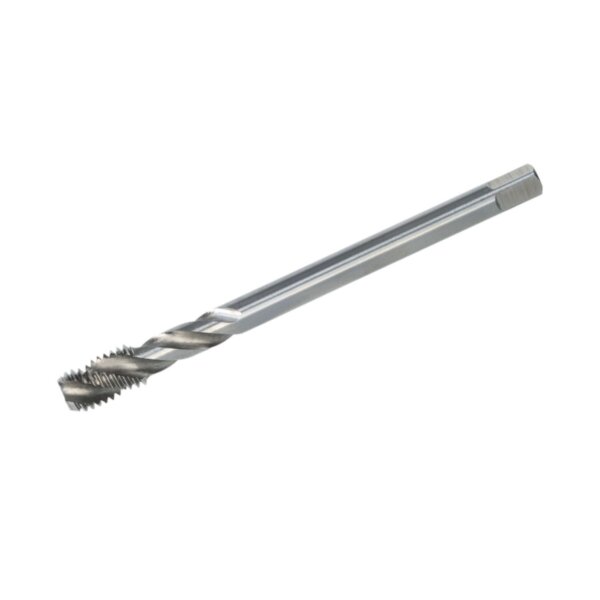

Машинный метчик DIN 374 форма C 35° SP HSSE - M 52 × 1,5 предназначен для применения, где внутреннюю резьбу нужно изготавливать воспроизводимо и с подходящим креплением на станке. Mf обозначает метрическую мелкую резьбу ISO. Более мелкий шаг требует особенно точного согласования инструмента, отверстия под резьбу и средств контроля.
DIN 374 здесь применяется для машинных метчиков метрической мелкой резьбы, у которых шаг и допуск должны точно соответствовать чертежу. Форма C у стандартных машинных метчиков предназначена для глухих отверстий, так как заборная часть рассчитана на ограниченный сбег резьбы. Применение: общее назначение, хорошо обрабатываемые материалы до 900 Н/мм², нелегированные и низколегированные стали, глухие отверстия.
Указание по процессу: ручной или механизированный привод в зависимости от державки и конфигурации станка. Операции: нарезание резьбы, дорезание резьбы и очистка резьбы в зависимости от её состояния. Преимущества: форма C помогает подобрать тип отверстия и снижает риск путаницы между сквозным и глухим отверстием.
DIN 374 даёт понятную ссылку на стандарт для конструкции инструмента, схемы закрепления и сравнения похожих метчиков. M 52 × 1,5 указан прямо в названии, что упрощает согласование с чертежом, сопрягаемой деталью и средствами контроля. Допуск ISO2 (6H) из SML помогает выбрать инструмент для заданных требований к посадке.
Ограничения применения: метчик не заменяет ремонт резьбы в выкрошенных гнёздах; при повреждённом основном материале сначала проверьте, нужен ли ремонтный вставной элемент. Пошагово: проверьте обозначение резьбы, стандарт и форму заборной части по чертежу или существующей детали. Подготовьте отверстие под резьбу согласно указаниям и удалите заусенцы с кромки отверстия.
Надёжно закрепите заготовку, чтобы отверстие и ось инструмента совпадали во время обработки. Установите метчик в подходящий патрон и проверьте надёжность посадки. Совместите ось инструмента и отверстие до начала резания.
Выберите смазку или СОЖ в соответствии с материалом, станком и условиями работы. Нарезайте резьбу с контролируемой подачей, избегайте боковой нагрузки на инструмент. Удалите стружку и загрязнения из отверстия до проверки резьбы.
После работы очистите метчик и храните его защищённым от повреждения режущих кромок. Комплект поставки: 1 шт. Часто задаваемые вопросы.
Он подходит для механизированного нарезания, дорезания и очистки внутренней резьбы, если M 52 × 1,5, отверстие и патрон соответствуют задаче. Что означает M 52 × 1,5 в названии? M 52 × 1,5 является ключевым обозначением размера и шага резьбы.
Сверьте его перед заказом с чертежом, сопрягаемой деталью и средствами контроля. Какую роль играет DIN 374? DIN 374 здесь применяется для машинных метчиков метрической мелкой резьбы, у которых шаг и допуск должны точно соответствовать чертежу.
Подходит ли форма C для моего отверстия? Да, если форма инструмента, отверстие и процесс на станке соответствуют типу отверстия. Форма C у стандартных машинных метчиков предназначена для глухих отверстий, так как заборная часть рассчитана на ограниченный сбег резьбы.
Какая предварительная проверка исключает неверный выбор? Проверьте систему резьбы, шаг, допуск, тип отверстия и материал, прежде чем выбирать метчик. Эти параметры важнее, чем одна только номинальная величина.
Как проконтролировать резьбу после обработки? Удалите остатки из отверстия и проверьте резьбу подходящей сопрягаемой деталью или резьбовым калибром-пробкой. Так можно заранее увидеть, соответствуют ли профиль резьбы и посадка заданным требованиям.
Где найти дополнительную информацию о продукции в блоге VÖLKEL? Дополнительные рекомендации по выбору инструмента, применению и практике работы есть в блоге VÖLKEL, в статьях о резьбовом инструменте. Где найти технические каталожные данные по резьбовому инструменту VÖLKEL?
Подробные технические данные находятся в каталоге VD 23 в формате PDF. Категория: резьбовой инструмент. Нужна помощь с выбором или применением?
Воспользуйтесь контактной формой. Также смотрите: машинные метчики.
Основные параметры: Общая длина (L1): 190 мм; Длина резьбы (L2): 27 мм; Диаметр хвостовика (D2): 40 мм; Посадочное место под привод: Квадрат 32 мм.
