Данное исполнение резьбового калибра-пробки непроходной стороной (НЕ-GO) предназначено для воспроизводимого контроля внутренней резьбы. Оно поддерживает входной контроль, контроль в производстве и окончательную проверку, когда резьбу нужно не только измерить, но и принять по функциональному признаку. STI-UNC обозначает присоединительную резьбу для проволочных резьбовых вставок в американской системе крупной резьбы.
Калибр не заменяет полный анализ причин, но дает четкое решение о годности для процесса контроля. Особенно при серийном контроле, доработке и входном контроле важно, чтобы контролируемые поверхности были чистыми, а результат контроля последовательно документировался. Применение: контроль непроходной стороной внутренней резьбы по размеру резьбы и классу допуска при входном, промежуточном и окончательном контроле в производстве или отделе качества; для процессов, где важнее быстрый функциональный вывод, чем полный протокол измерений; для контроля после обработки, нанесения покрытия или доработки, если это предусмотрено планом контроля; для документированного контроля средств измерений, с опциональным заводским свидетельством о калибровке резьбовых калибров-пробок.
Указание: используйте калибр только в соответствии с типом резьбы, допуском и задачей контроля. Для наружной резьбы нужны резьбовые кольца, для внутренней резьбы - резьбовые пробки. Преимущества: непроходная сторона поддерживает надежную оценку брака, так как функция НЕ-GO должна ограничивать увеличение размера или отклонение формы; помогает быстро принимать решение о блокировке в процессе контроля без сложной измерительной установки; снижает риск ошибочного выпуска, если проходной и непроходной контроль в плане четко разделены; подходит для повторяемого ручного контроля при одинаковом обращении и чистом калибре.
Ограничения: одна непроходная сторона сама по себе не подтверждает полную свинчиваемость; используйте ее вместе с соответствующим проходным контролем. Пошагово: очистите резьбу и калибр, чтобы стружка, остатки масла или частицы покрытия не искажали оценку. Приставьте калибр соосно к резьбе и не допускайте поперечных усилий при первом вводе.
Выполните проходной контроль без применения силы и оцените ввинчивание по плану контроля. Проведите непроходной контроль отдельно, если тип калибра или план контроля требует оценки НЕ-проходной стороной. Выдержите калибр и деталь при температуре около 20 °C перед контролем, чтобы разница температур не влияла на результат.

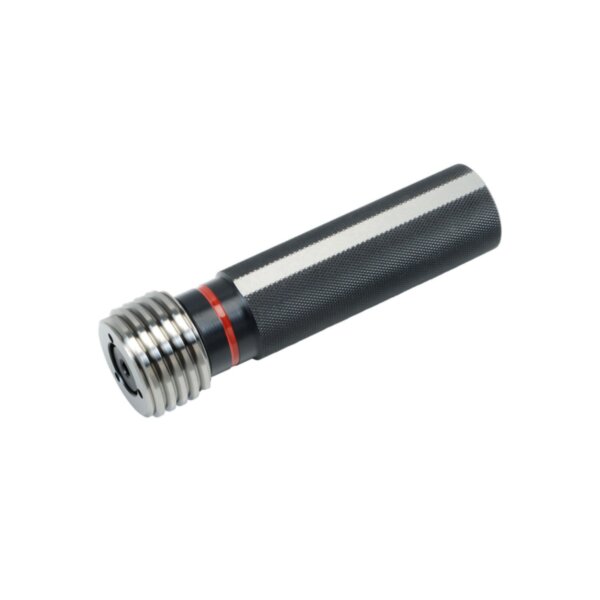

Задокументируйте результат и храните калибр защищенным, чтобы не повредить контрольные боковые поверхности резьбы. Комплект поставки: 1 шт. Прецизионный непроходной резьбовой калибр-пробка, допуск 3B, американская крупная резьба STI UNC 1,1/2 × 6.
Технические характеристики: тип продукта: резьбовой непроходной калибр-пробка; область контроля: внутренняя резьба; логика контроля: непроходная (NO-GO); размер резьбы: UNC 1,1/2 × 6; тип резьбы: STI-UNC; класс допуска: 3B; направление резьбы: правое. Часто задаваемые вопросы. Когда выбрать калибр-пробку, а когда калибр-кольцо?
Калибр-пробку используют для внутренней резьбы, калибр-кольцо - для наружной. Тип калибра должен соответствовать стороне резьбы детали. Что показывает проходной контроль?
Проходной контроль подтверждает функциональную свинчиваемость в пределах заданной логики предельных калибров. Он не заменяет отдельную оценку непроходной стороной. Что предотвращает непроходной контроль?
Непроходной контроль должен не допустить выпуска резьбы с недопустимо большим или неприемлемым отклонением. Почему тип резьбы должен точно совпадать? Резьбы UNC, UNF, G, M или STI имеют разный профиль или шаг.
Неправильный калибр может дать правдоподобный, но ошибочный результат. Почему калибры для STI-резьб нужно подбирать особенно тщательно? Резьбы STI контролируют присоединительную резьбу под проволочную резьбовую вставку.
Она не совпадает с обычной внутренней резьбой, которая формируется после установки вставки. Как избежать ошибок при контроле? Вводите калибр прямо, аккуратно и без усилия.
Перекос или загрязнение могут исказить результат. Подходит ли калибр для деталей с покрытием? Да, если план контроля предусматривает проверку после нанесения покрытия и поверхность чистая.
Решение о годности принимается по фактическому конечному состоянию. Можно ли получить заводское свидетельство о калибровке для этого калибра? Да, как производитель мы по запросу выдаем заводское свидетельство о калибровке для соответствующего резьбового калибра-пробки.
Калибровка выполняется в нашей измерительной лаборатории, независимой от производства, по заданным для изделия требованиям и нормам, таким как DIN, ISO или ANSI, на резьбовых сканерах IAC. Подходящая услуга: калибровка резьбовых калибров-пробок VÖLKEL. Есть ли каталог с обзором калибров?
Да, в каталоге VG 23 вы найдете резьбовые калибры, виды контроля и дополнительные рекомендации по выбору. Каталог VG 23 в формате PDF. Нужна помощь с выбором или применением?
Воспользуйтесь контактной формой. В этой категории: Резьбовые калибры. Также см.: Резьбовые калибры STI.
Основные параметры: Тип резьбы: Американская STI-резьба с крупным шагом; Допуск: 3B; Номинальный размер: UNC 1 1/2 × 6.
