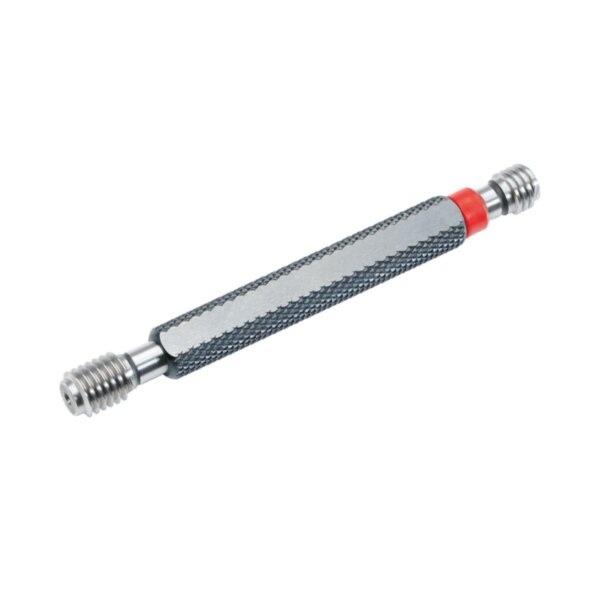

Прецизионный резьбовой предельный калибр-пробка (допуск 2B) - UNF 7/16 × 20 - это резьбовой калибр для измерения внутренних резьб UNF 7/16 × 20. Определяющими являются тип резьбы, допуск 2B и логика контроля проходной и непроходной стороны, чтобы калибр соответствовал чертежу и проверяемой детали. UNF означает американскую мелкую резьбу.
В контроле качества, входном контроле и контроле производства калибр помогает быстро оценить резьбу без разрушающего контроля; калибр и деталь перед проверкой следует выровнять по температуре 20 °C, чтобы снизить влияние температуры. Применение: контроль внутренних резьб американской мелкой резьбы для проверочных задач с допуском 2B: входной контроль, контроль производства, окончательный контроль и ремонтное обслуживание. Проходная сторона проверяет, выполняет ли внутренняя резьба требуемую минимальную свободу хода.
Непроходная сторона поддерживает оценку верхней границы резьбы. Указание: выровняйте калибр и деталь по температуре 20 °C перед проверкой. Так вы снижаете влияние разницы температур на ход проверки.
Преимущества: быстрая проверка резьбы без разрушающего измерения; понятная логика контроля по проходной и непроходной стороне; обозначение резьбы UNF 7/16 × 20 облегчает однозначное соотнесение; допуск 2B виден прямо в наименовании товара; подходит для повторяющихся проверок в производстве и контроле качества. Границы применения: резьбовой калибр не заменяет полный анализ причин; в пограничных случаях контролируйте состояние средства измерения, температуру и чистоту детали. Пошагово: очистите резьбу, калибр и деталь перед проверкой.
Дайте калибру и детали выровняться по температуре 20 °C. Вводите калибр без перекоса. Выполните соответствующую проверку проходной или непроходной стороной с легким контролируемым усилием.
Оцените результат по предусмотренной логике GO или NO-GO. Задокументируйте результат проверки в соответствии с вашим процессом контроля качества. После проверки храните калибр защищенным и чистым.
Комплект поставки: 1 шт. Прецизионный резьбовой предельный калибр-пробка (допуск 2B) - UNF 7/16 × 20. Технические характеристики: тип продукта: прецизионная резьбовая калибр-пробка; вид калибра: проходная и непроходная сторона; резьба: UNF 7/16 × 20; система резьбы: американская мелкая резьба; допуск: 2B; область применения: контроль внутренних резьб; калибровка: сервис калибровки резьбовых калибр-пробок.
Часто задаваемые вопросы: Для чего вы используете этот резьбовой калибр? Вы используете его для контроля внутренних резьб UNF 7/16 × 20. Что означает допуск в наименовании товара?
Допуск 2B описывает допустимое положение резьбы, с которым должен совпадать калибр. Почему важна температура 20 °C? 20 °C - обычная базовая температура в линейных измерениях; разница температур может влиять на результат проверки.
Какая калибровка возможна? По запросу мы как производитель выдадим заводской сертификат калибровки. Калибровка выполняется в измерительной лаборатории, независимой от производства, по требованиям и нормам для конкретного изделия, например DIN, ISO или ANSI, на резьбовых сканерах IAC.
Также подойдет: сервис калибровки резьбовых калибр-пробок. Что нужно проверить перед каждой проверкой? Проверьте чистоту, повреждения, соответствие резьбы и правильную сторону GO или NO-GO.
Где найти дополнительную информацию о резьбовых калибрах? Дополнительная информация в каталоге VG 23 в формате PDF. Нужна помощь с выбором или применением?
Воспользуйтесь контактной формой. В этой категории: резьбовые калибры. Следующий шаг: проверка калибров-пробок для внутренних резьб
Основные параметры: Стандарт: ANSI B 1,1; Размеры калибра: ANSI B1.2.
