Резьбовой проходной калибр-пробка для M 22 × 2,5 - это средство контроля внутренней резьбы по принципу предельных калибров. Его применяют, когда в плане контроля требуется быстрая проверка ГО/НЕ ГО вместо полного измерения размеров. STI-M обозначает метрическую присоединительную резьбу для проволочных резьбовых вставок V-COIL и не равнозначна обычной резьбе M.
Проверка становится особенно информативной, если калибр, проверяемая деталь и план контроля хорошо согласованы, а калибр вводится без перекоса. Чистые профили резьбы, равномерная установка и раздельная оценка проходной и непроходной сторон предотвращают ошибочные решения в процессе контроля качества. Применение: проверка ГО/НЕ ГО внутренних резьб по размеру резьбы и классу точности при входном контроле, промежуточном контроле и окончательной проверке в производстве или отделе качества, для процессов контроля, где быстрый функциональный вывод важнее полного протокола измерений; для контроля после обработки, нанесения покрытия или доработки, если план контроля предусматривает такую оценку; для документированного контроля средств измерения с необязательным заводским сертификатом калибровки резьбовых калибр-пробок.
Указание: используйте калибр только в соответствии с типом резьбы, допуском и задачей контроля; для наружных резьб нужны кольцевые калибры, для внутренних - калибр-пробки. Преимущества: объединяет логику проходного и непроходного контроля в одном средстве контроля для оценки функциональности резьбы; делает решения о контроле в мастерской и при контроле качества легче для понимания; снижает объём согласований между производством и отделом качества благодаря понятным критериям ГО/НЕ ГО; подходит для серийного контроля и доработки, если план контроля предусматривает предельные калибры. Границы применения: предельный калибр даёт решение о функциональности, но не подробный анализ отдельных отклонений профиля или округлости.
Пошагово: очистите резьбу и калибр, чтобы стружка, остатки масла или частицы покрытия не искажали оценку. Установите калибр соосно с резьбой и избегайте поперечных усилий при первом вводе. Выполните проверку проходным калибром без применения силы и оцените ввинчивание по вашему плану контроля.
Выполняйте проверку непроходным калибром отдельно, если тип калибра или план контроля требуют оценки НЕ ГО. Перед проверкой выдержите калибр и деталь примерно при 20 °C, чтобы разница температур не влияла на результат. Документируйте результат и храните калибр защищённо, чтобы не повредить проверочные поверхности резьбы.

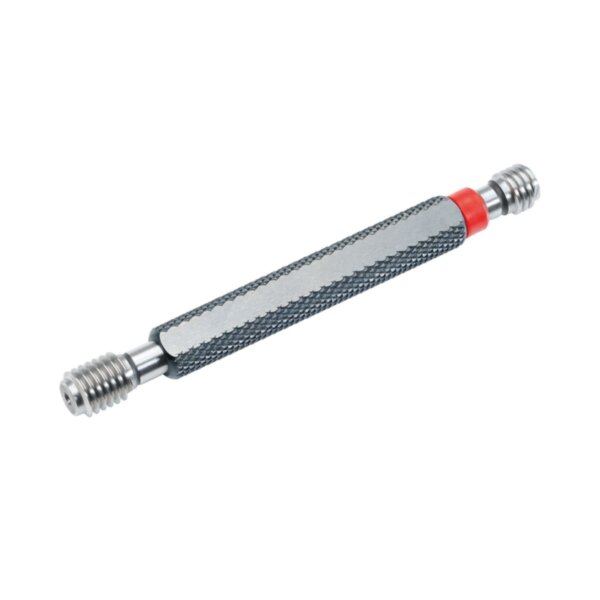

Комплект поставки: 1 шт. Прецизионный резьбовой предельный калибр-пробка, допуск ISO1 (4H), метрическая резьба STI - M 22 × 2.5. Технические характеристики: тип продукта: резьбовой предельный калибр-пробка; зона контроля: внутренняя резьба; логика контроля: проверка ГО/НЕ ГО; размер резьбы: M 22 × 2,5; тип резьбы: STI-M; класс точности: ISO1; направление резьбы: правая резьба.
Часто задаваемые вопросы (FAQ). Когда выбрать калибр-пробку, а когда калибр-кольцо? Калибр-пробку используют для внутренних резьб, калибр-кольцо для наружных.
Поэтому форма калибра должна соответствовать той стороне резьбы детали, которую вы проверяете. Что показывает проходная проверка? Проходная проверка подтверждает функциональную возможность сборки в пределах заданной предельной логики.
Она не заменяет отдельную оценку непроходной стороны. Что предотвращает непроходная проверка? Непроходная проверка должна не допустить выпуска резьбы с недопустимо большим или неприемлемым отклонением.
Почему тип резьбы должен совпадать точно? UNC, UNF, G, M и STI-резьбы имеют разные профили или шаги. Неподходящий калибр может дать правдоподобный, но неверный результат проверки.
Почему калибры для STI-резьб нужно выбирать особенно тщательно? Резьбы STI контролируют присоединительное отверстие для проволочной резьбовой вставки. Оно не идентично обычной внутренней резьбе, которая получается после установки вставки.
Как избежать ошибок оператора при проверке? Вводите калибр прямо, аккуратно и без усилия. Перекос или загрязнение могут исказить результат.
Подходит ли калибр для деталей с покрытием? Да, если план контроля предусматривает проверку после нанесения покрытия и поверхность чистая. Решающее значение имеет приёмка по фактическому конечному состоянию.
Можно ли получить заводской сертификат калибровки для этого резьбового калибра? Да, как производитель мы по запросу выдаём заводской сертификат калибровки для соответствующего резьбового калибр-пробки. Калибровка выполняется в нашей измерительной лаборатории, независимой от производства, по требованиям, установленным для изделия, и нормам, таким как DIN, ISO или ANSI, на резьбоизмерительных сканерах IAC.
Подходящая услуга: сервис калибровки резьбовых калибр-пробок VÖLKEL. Есть ли каталог с обзором калибров? Да, в каталоге VG 23 вы найдёте резьбовые калибры, виды контроля и дополнительные указания по выбору.
Каталог VG 23 в формате PDF. Нужна помощь с выбором или применением? Воспользуйтесь контактной формой.
В этой категории: резьбовые калибры. Также может подойти: резьбовые калибры STI..accordion-container {margin-top:20px;border:1px solid #e0e0e0;border-radius:6px;overflow:hidden;}.accordion-item {border-bottom:1px solid #eee;}.accordion-item:last-child {border-bottom:none;}.accordion-header {padding:15px 20px;background:#f8f8f8;cursor:pointer;display:flex;justify-content:space-between;align-items:center;font-weight:600;color:#333;}.accordion-header h2,.accordion-header h3 {margin:0;font-size:1,1em;}.accordion-header::marker,.accordion-header::-webkit-details-marker {display:none;}.accordion-header::after {content:'\25BC';font-size:0,8em;transition:transform 0,2s ease;margin-left:10px;} details[open] > summary.accordion-header::after {transform:rotate(-180deg);}.accordion-header:hover {background:#f0f0f0;}.accordion-content {padding:15px 20px;background:#fff;color:#555;line-height:1,6;}.accordion-content p,.accordion-content ul,.accordion-content ol,.accordion-content dl {margin-bottom:10px;}.accordion-content p:last-child,.accordion-content ul:last-child,.accordion-content ol:last-child,.accordion-content dl:last-child {margin-bottom:0;}.accordion-content a:hover {text-decoration:underline;}
Основные параметры: Тип резьбы: Метрическая резьба STI; Допуск: ISO1 (4H); Номинальный размер: M 22 × 2,5.
